微方形多功能仪表

发布时间:2019/4/15 14:03:08

微方形多功能仪表

随着经济全球化的推进,地球村进一步形成,同时人类对自然的索取与自然的供应能力的矛盾进一步激化,促使资源节约型社会的理念深入人心,这就要求科技在经济领域应用的时效性进一步增强。就电力行业而言,粗放型的电能管理体系愈发向集约型模式转变,大到整个供电系统,小到单个仪表,处处吸收了新技术来共同实现节能环保的目标。

仪器仪表的发展趋势是不断利用新的工作原理和采用新材料及新的元器件,例如利用超声波、微波、射线、红外线、核磁共振、超导、激光等原理和采用各种新型半导体敏感元件、集成电路、集成光路、光导纤维等元器件。其目的是实现仪器仪表的小型化,减轻重量、降低生产成本和更便于使用与维修等。另一重要的趋势是通过微型计算机的使用来提高仪器仪表的性能,担高仪器仪表本身自动化、智能化程度和数据处理能力。仪器仪表不仅供单项使用,而且可能过标准接口和数据通道与计算机结合起来,组成各种测试控制管理综合能耗系统,满足更高的要求。

无锡格策电气有限公司响应国家政策号召特别研发了小型化,长寿命,高精度的多功能仪表,填补了国内空白,

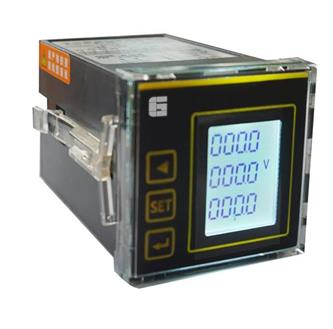

仪表型号GC100EY




外形尺寸(面框):48mm*48mm;

安装尺寸(开孔):45mm*45mm;

安装深度:77mm;

概述

GC100EY微方型液晶多功能仪表是我公司新一代数显表系列中一个产品,以测量显示电压、电流,电度等常用电力参数,因其体积小巧,所以特别适用抽屉柜安装。该产品除正常测量显示外,还具有以下的功能和特点:

1)、显示倍率通过面板上按钮操作,随时可以任意设置,使用非常方便灵活;

2)、适用范围广、功能强:产品可以高精度测量电压、电流正有效值;

3)、采用MCU内部24位高精度AD进行数字采样;数字校零、校调,精度高,性价比极高。



通用指标

测量参数

指标

精度等级

0.2级、0.5级;频率±0.01Hz



LCD 显示;显示数据更新时间:约1



标称输入

电流AC:1A5ADC4-20mA

电压AC:100V220V380VDC75mV

过 量 程

持续:1.2 倍,瞬时:电流10 /1 秒,电压2 /10



40Hz~65Hz

辅助电源

ACDC85~265V



<3VA

隔离耐压

电源与输入为AC2kV/1min

绝缘电阻

100MΩ

电磁兼容性能

静电放电4

电快速瞬变脉冲群4

浪涌(冲击)4

射频电磁场抗扰度3





工作:-15+55   存储 -30+70

湿

93%RH,不结露,无腐蚀性气体场所



2000m
